在传统的三层交换网络架构中，其网络结构通常划分为接入层、汇聚层和核心层。然而，一个普遍存在的问题是，每个用户往往仅依赖一条单一的通信链路。这就导致在链路中，无论是任意一台节点设备出现故障，还是任意一段线路发生损坏，都极有可能引发用户网络的中断，对业务开展造成严重影响。

为了大幅提升网络的可靠性，关键在于尽可能减少单点失效的环节。如图 1 所示，一种有效的解决方案是在用户端采用双网卡技术，使终端能够同时接入两台接入层交换机。同时，对接入层、汇聚层、核心层的设备，以及防火墙、路由器等网络关键节点，均按照双机热备的方式进行配置。在此基础上，巧妙利用虚拟路由冗余协议（VRRP）与多实例生成树协议（MSTP）相结合的策略，实现网络设备的冗余备份以及负载分担，并且有效防止网络环路的出现。此外，通过动态、静态路由与双向转发检测技术（BFD）相结合的手段，确保网络链路始终保持通达状态，同时实现备份链路的快速切换。经过这样的设计，最终能够达成每个用户在网络的每个节点都具备备份冗余的理想状态，不仅完全消除了单点失效的风险，在一定程度上还能预防双点乃至多点失效的情况发生，从而极大地提升了整个网络的可靠性。

多实例生成树协议（MSTP）：复杂网络中的可靠保障

在实现网络设备冗余备份的过程中，一个不容忽视的问题是，在汇聚层和核心层的交换机之间，由于需要配置较多的冗余线路，整个网络的拓扑结构变得极为复杂，大量的网络环路也在客观上随之形成。倘若不及时采取有效的应对措施，这些环路必然会引发大量的广播风暴，严重威胁整个网络的可用性，导致网络性能急剧下降甚至完全瘫痪。

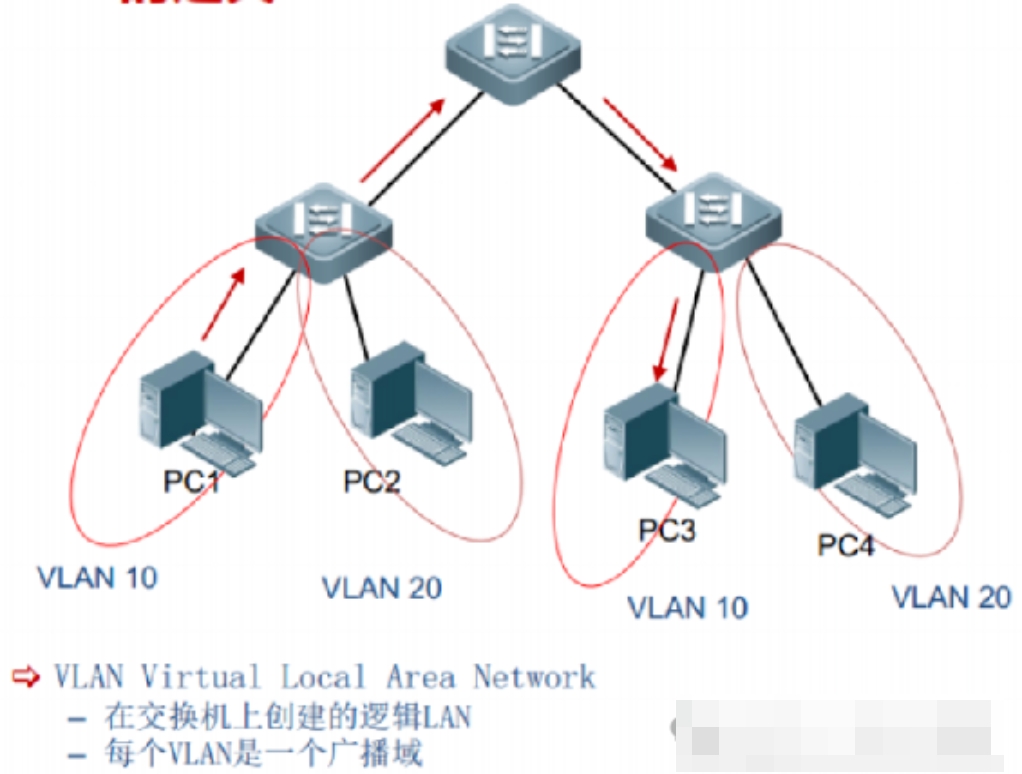

MSTP（Multiple Spanning Tree Protocol）作为第三代生成树协议，在解决这一难题中发挥着关键作用。其主要功能是在存在物理环路的复杂网络环境中，自动构建一个无环路的稳定工作拓扑。与第一代和第二代生成树协议相比，MSTP引入了两个重要的概念：实例（Instance）和域（Region）。具体来说，多个VLAN所对应的一个集合共同构成一个实例，而那些具有相同实例配置的设备则组成一个MST域，在这个域内运行独立的生成树。通过这种方式，MSTP能够极大地简化网络中生成树的计算过程，显著减少对设备资源的消耗，确保网络在复杂拓扑结构下依然能够高效、稳定地运行。

交换机路由的方案：VRRP 实现可靠的网关冗余

对于单播路由，通常采用VRRP（Virtual Router Redundancy Protocol）虚拟路由冗余协议，以此实现第一跳路由器（第一跳路由器是指终端设备（如 PC、服务器）访问外部网络时，通信路径中的第一个路由器。它通常作为终端的默认网关，负责将终端发出的数据包转发到更上层的网络（如汇聚层、核心层路由器或互联网）），也就是默认网关的主备切换功能。在初始状态下，主备路由器都会将自身设置为VRRP master，随后向特定的组播地址发送VRRP报文。当VRRP设备接收到同组内其他设备发送的 VRRP 消息后，会对彼此的优先级进行对比。若自身优先级较高，便停止发送VRRP包，并将自身状态设置为 slave；反之，则保持自己为 master 状态。

VRRP是由IETF制定的虚拟路由器冗余协议，其诞生的初衷是为了有效避免在静态配置缺省路由环境下所存在的单点故障问题。该协议通过采用虚拟路由集群技术，将位于局域网内的多个运行VRRP的路由器定义为一个相互进行路由备份的VRRP组。在VRRP 组中，每个路由交换机都会被指定一个与相应IP地址对应的虚拟MAC地址，该地址对外呈现为唯一标识，其格式为00-00-5E-00-01-［VRID］，其中VRID是虚拟路由器的数字标识，取值范围为1～255。

当网络中任何一台路由器或它们的局域网连接出现故障时，主路由器能够迅速接管故障设备的相应作业，并通过取代其虚拟 MAC 地址和 IP 地址的方式，实现对ARP应答的处理。同样地，如果主路由器自身发生故障，剩余的路由器会依据既定规则选择一个新的主路由器，新的主路由器将取代失败主路由器的虚拟MAC地址和虚拟IP地址，从而绕过故障点重新进行路由工作。

对于用户而言，他们可以将加入VRRP组的多个路由器视为一个虚拟路由器，整个切换过程对用户完全透明。在主路由器和备用路由器之间，采用一种类似"Hello"的协议（BFD）进行通信，通过这种方式，备用路由器能够及时、准确地了解主路由器的工作状态，一旦主路由器出现失效情况，备用路由器能够迅速做出响应。由于网络内预先配置了VRRP虚拟网关地址，即便发生故障，虚拟路由器的地址也不会改变，网络内的主机仍然能够保持正常连接，网络几乎不会受到单点故障的影响。通常情况下，网络中路由器切换恢复的时间能够控制在5秒之内，确保了运行在IP主机上的各类应用能够持续、稳定地运行。

这里提到的 BFD（Bidirectional Forwarding Detection）协议，本质上是一种轻负载、高效快速检测两台交换机之间转发路径连通状态的方法，它类似于一个简单的"Hello"协议。在实际工作中，如果一台交换机未能检测到另一台交换机发送的检测报文，便可以借助 BFD 快速进行检测，并尽快启动备用的转发路径，有效提升网络的整体性能。值得注意的是，BFD 提供的检测机制与上层协议相互独立，具有很强的通用性和灵活性，能够适应多种不同的网络环境和应用场景。

终端双冗余方案：保障终端网络连接的稳定性

在信息系统中，计算机作为重要的终端设备，其网络连接的稳定性直接关系到业务的正常开展。为了进一步提高计算机网络连接的可靠性，一种常用的做法是为计算机配备两块网卡，并采用热备份的工作方式。在正常情况下，其中一块网卡承担对外数据传输的主要任务，而当这块网卡所对应的传输通道出现故障时，系统能够迅速、自动地切换到另一块网卡，确保数据传输的连续性。

要实现两块网卡的热备份功能，其基本原理涉及到一些网络底层的技术细节。在网络通信中，计算机的IP地址存储于计算机的网络协议栈中，而每块网卡都拥有一个唯一的物理地址，该地址保存在网卡的 EPROM 中。在网络通信过程中，如果IP地址发生变化，计算机将无法正常收发数据；而如果IP地址保持不变，但物理地址发生改变，虽然计算机在一定程度上仍可以收发数据，但由于物理地址的变化，会引发协议栈中ARP绑定的变化，此时需要重新对应ARP绑定表中IP地址与网卡物理地址的关系，这一过程往往会延长两块网卡之间的切换时间。此外，网卡切换完成后，如果软件没有主动进行组播相关的操作，交换机还需要消耗一个组播成员表查询周期的时间，来重新建立新的组播表，这同样会对网络连接的快速恢复产生一定影响。

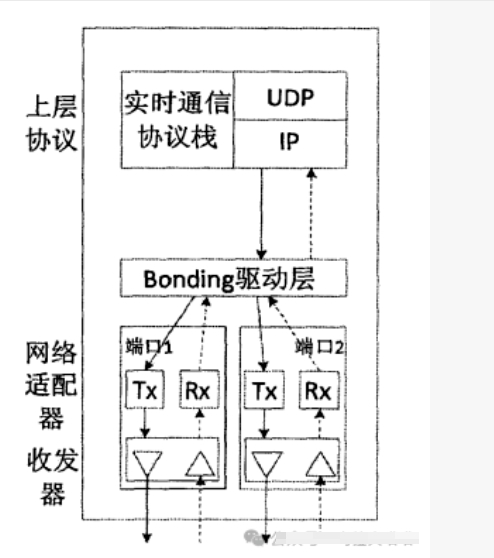

在 Linux 系统环境下，双网卡绑定技术通过在网卡驱动层将两块网卡虚拟成为一块网卡，使得两块网卡具有相同的IP地址，并且能够并行链接聚合成一个逻辑链路（Bonding 驱动层）进行工作。这种技术通常被称为网卡聚合，其工作机制基于网卡的一些特殊工作模式。在正常情况下，网卡仅仅接收目的 MAC 地址为其本身地址的数据帧，对于目的MAC地址与自身不同的数据帧则进行过滤，以减轻系统处理负担。然而，网卡还具备另一种特殊的接收模式 —— 混杂（promisc）模式，在此模式下，网卡可以接收网络上所有的数据帧。bonding 技术正是运行在这种混杂模式下，并且通过特殊的设置，将两块网卡绑定在一起，使其具有相同的 MAC 地址。这样一来，两个网卡便都可以接收特定 MAC 的数据帧，并将其交给 bond 驱动程序进行后续处理。同时，虚拟网卡的存在屏蔽了两个物理网络端口的差异，使得上层协议无需进行任何修改，就能像使用单一网卡一样正常工作，极大地提高了终端网络连接的可靠性和稳定性。

通常来说，Linux 内核默认已包含 bonding 模块，为双网卡绑定功能的实现提供了基础支持。但在一些特殊情况下，如系统内核经过定制或精简，可能需要手动确认和加载该模块，以确保双网卡绑定功能能够正常启用。

通过上述从网络架构层面的整体设计，到关键网络协议的运用，再到终端设备网络连接的优化，构建起了一个全方位、多层次的双冗余网络体系。这种网络体系能够有效应对各种潜在的网络故障，为各类业务的稳定运行提供坚实可靠的网络保障，满足了现代数字化业务对网络高可靠性的严苛要求。
